| | 洗掃車【整車技術參數】 | 產品名稱 | 洗掃車 | 總質量 | 18000 | 罐體容積(m3) | | 額定質量 | 5970,5905 | 外形尺寸 | 8600， 8300， 8100， 7900， 7650X2500X3120 | 整備質量 | 11900 | 貨廂尺寸 | XX | 額定載客(人) | | 準拖掛車總質量 | | 駕駛室準乘人數(人) | 2,3 | 鞍座最大載質量 | | 接近角/離去角(°) | 17/25,17/26,17/26,17/26,17/27,17/29,17/28 | 前懸/后懸 | 1400/1900,1400/2200,
1400/2200,1400/2200,
1400/2300,1400/2550,
1400/2450 | 軸荷 | | 最高車速(km/h) | 89 | 備注： | 備注：隨底盤選裝駕駛室.防護材料:Q235A碳鋼,連接方式:左右側面防護由專用裝置(掃刷)代替, 離地高度為:350,后下部防護與副梁車架采用螺栓連接,后部防護斷面尺寸:28 0×50,后部防護離地高度:500.前輪距僅采用1920mm,1950mm。ABS型號 /生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/ 東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有 限公司.整車長/前懸/軸距/后懸對應關系為:8600/5300/1400/1900;8 600/5000/1400/2200;8300/4700/1400/2200;8100/450 0/1400/2200;7900/4200/1400/2300;7900/3950/1400/ 2550;7650/3800/1400/2450.選裝外形圖片. | 【底盤技術參數】 | 底盤型號 | DFH1180EX8 | 底盤名稱 | 載貨汽車底盤 | 商標名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | 軸數 | 2 | 輪胎數 | 6 | 軸距 | 3800,3950,4200,4500,4700,5000,5300,5800,5600 | 輪胎規格 | 10.00R20 18PR,275/80R22.5 18PR | 鋼板彈簧片數 | 7/9+6,8/10+8,8/9+6,11/10+8 | 前輪距 | 1876,1896,1920,
1950,1914,1934,
1980,2000,1815 | 燃料種類 | 柴油 | 后輪距 | 1820,1860,1800 | 排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | 發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 | 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 | 5000 4500 6700 6200 6200 5000 | 147 140 169 154 169 162 | | | | | | |

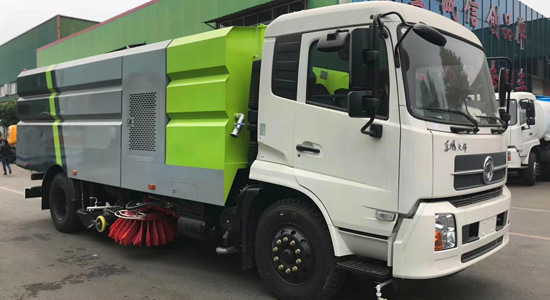

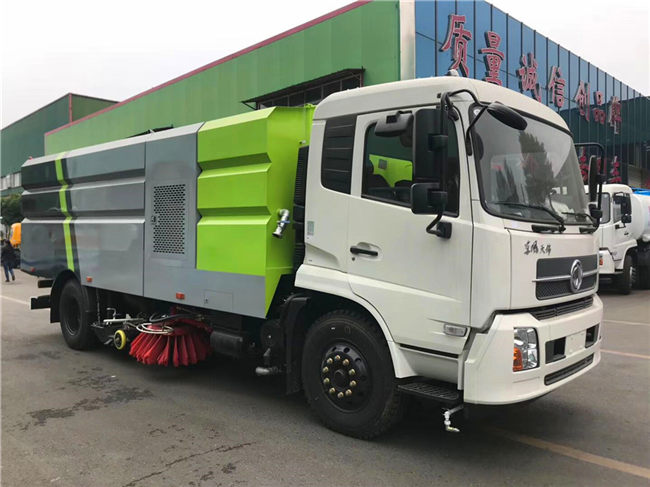

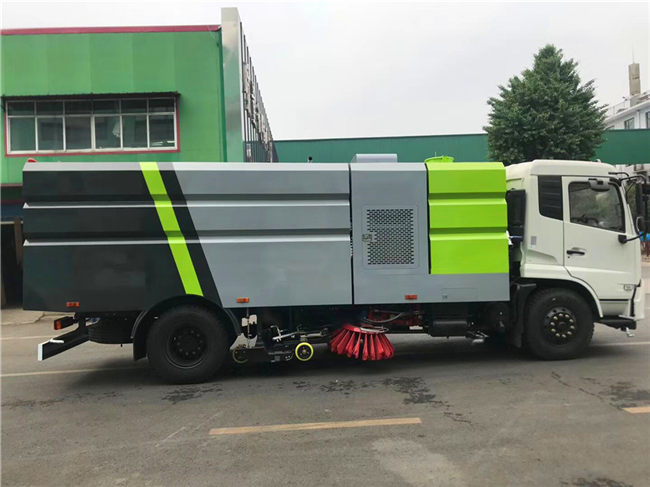

東風天錦國六洗掃車上裝參數：中置2掃盤、三洋馬達、德國原裝進口高壓水泵（前沖\側噴\中噴\后噴霧\側沖洗車水槍\垃圾箱自潔裝置）、萬向高壓路沿清洗、低壓泵前沖、不銹鋼水箱、垃圾箱；不銹鋼高壓管路、施耐德控制開關、美國傳感器；尾部LED箭頭燈、機油、垃圾箱、水箱均帶防溢或低水位報警裝置；倒車及洗掃狀態室內監視器、20m高壓沖洗卷盤、最大清掃寬度3.5m；高壓沖洗高度≥21m。整車標配。底盤保修手冊，隨車工具，合格證. 東風天錦洗掃車簡介：
垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。清水箱及垃圾箱采用不銹鋼制作，永不銹蝕。
工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。

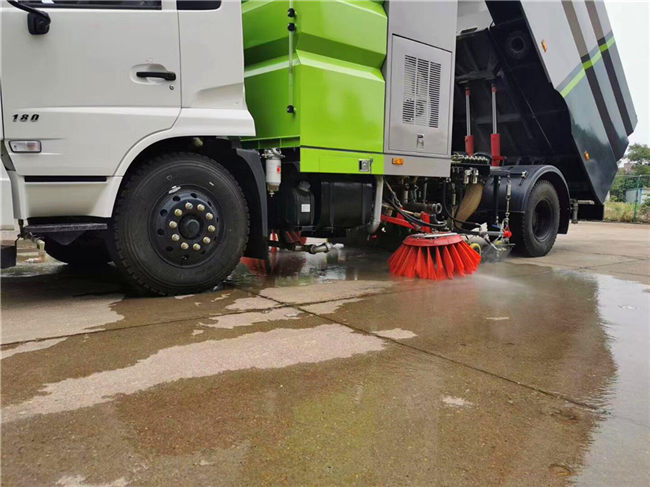

中置兩盤掃（掃盤可單獨控制）+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿（左右高壓側噴管可獨立控制）結構，實現路面的洗掃及吸塵。
左右側噴桿 V 形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕至吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。

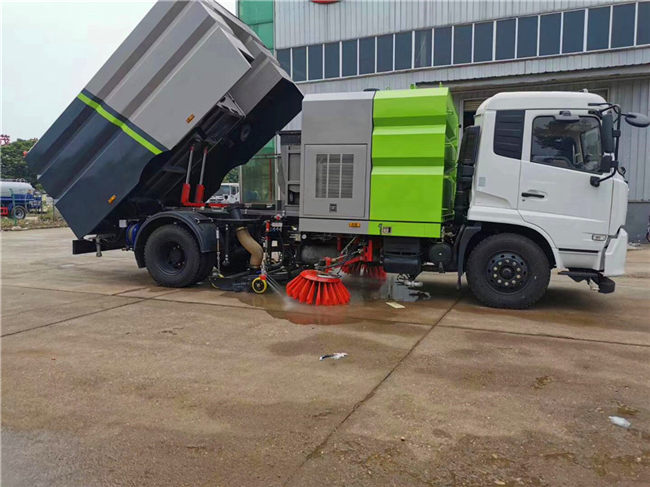

清水箱和垃圾箱分體布置，有效空間利用最大化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大流量高壓噴嘴，可快速沖洗垃圾箱左右高壓側噴桿具有雙向自動避障保護及復位功能�？纱蟠鬁p少左右高壓側噴桿損壞，作業時整車安全性也提高。 中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。采用 PLC 編程、智能化控制系統，電、液、氣集中控制，駕駛員可在駕室內完成各種動作的操作。車輛可根據用戶需求加裝雪鏟，霧炮，高炮。 整車配置
該洗掃車采用東風天錦二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
|
